ワークにあててボタンを押すだけ!!
超簡単ビームスポット接合機
誰でも、簡単に、高品質溶接
世界初
ワークにあててボタンを押すだけ!!
“M・W Beam”は、アースの接続がいりません！
ワークにノズルをあててボタンを押すだけで接合が行える超簡単ビームスポット接合機です。
まるでハンディと言えるような動作で、軽快な接合が行えます。
ボディタイプも、どこにでも持ち運べるポータブルタイプと接合治具を組み込めるユニットタイプの2機種を開発しました。
手軽さに加えて熱歪みの防止、電極の長寿命化を実現した、薄板重ね・突き合わせスポット接合の革命機です！
ポータブルタイプ精密板金の仮付溶接に最適！
Portable type
- アース
接続不要 - アークは
見えない
仮付溶接のこんなことで
困っていませんか？
- 溶接位置が定まらない
- 仮付の大きさがバラバラ
- 電極を良く短絡させる
- 電極研磨が煩わしい
仕様
| 一次電源 | 200/200V 200A |
|---|---|
| 使用ガス | アルゴンガスまたは混合ガス |
| 装置寸法（mm） | 幅200×奥行400×高さ650 |
| 装置重量（kg） | 25 |
精密板金の各種継手に対応
溶接マスク・防護服は不要
タッチパネル画面
- メインメニュー画面

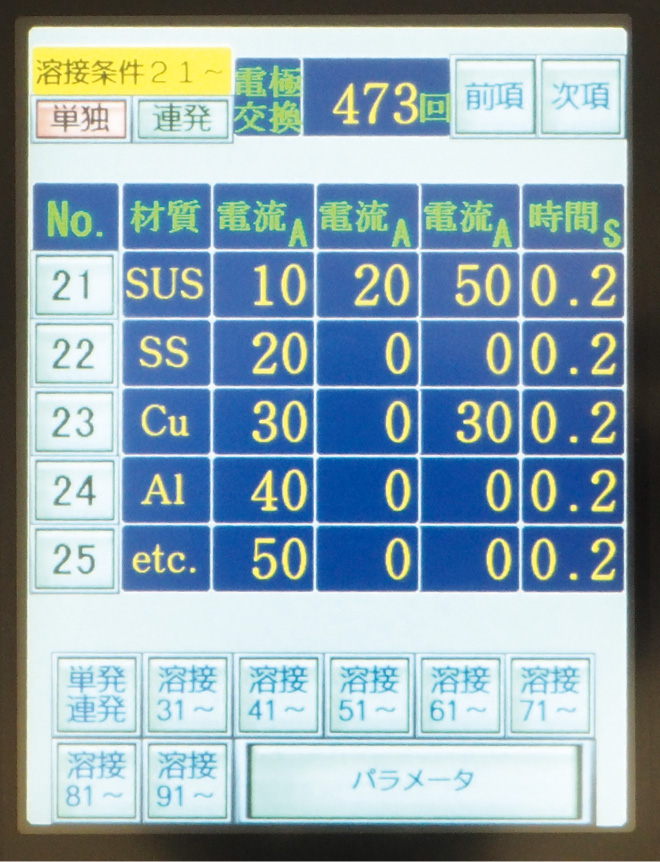

- 溶接条件設定画面
- パラメータ画面
ユニットタイププレス・メッキ・組立ラインに最適！
Unit type
- アース
接続不要
- 最小径φ0.4mm超精密接合

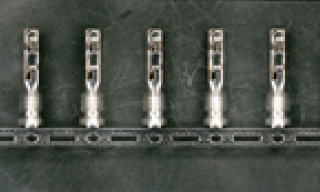

- 成形済みフープ材デバイスの接続に
- 難素材でも接合可
仕様
| 一次電源 | 200/200V 200A |
|---|---|
| 使用ガス | アルゴンガスまたは混合ガス |
| 装置寸法（mm） | 幅400×奥行400×高さ1250 |
| 装置重量（kg） | 60 |
各種プレス製品に対応
溶接条件ワンタッチ選択
ノズルの構造について
Technical report
構造断面図
“M・W Beam”は、冷却ノズル先端をワークにあてて使用します。板厚スポット径に応じて冷却ノズルを選定し、ワンタッチで溶接条件を選び材料に接触させ最適な接合を実現します。ノズル内はシールドガスによって大気圧に保たれているため、電極に対する金属蒸気の回帰や酸化が少なく、電極の劣化はほぼなくなりました。

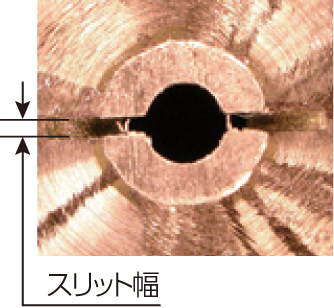

狭窄ノズル断面
狭窄ノズル内のガス流れを制御することで熱源の高エネルギー密度化を達成しています。
ポータブルタイプ
＜一条スリット＞
楕円溶融スポット
＜六条スリット＞
円形スポット
ユニットタイプ
- 究極の真円度を極め！！
ステンレス t0.3mm
“M・W Beam”はノズル径・スリット条数・穴径に応じて、溶融プール形状を円形・楕円及び大きさを自由につくり出すことができます。たとえば強度を持たせたい方向に長くスポット接合を行うときなどに便利です。ノズル径は使用電流に応じて選び、正しくご使用ください。
使用電流とノズル径
| 使用電流（A） | 10～100 | 100～150 | 150～200 |
|---|---|---|---|
| スリット幅（mm） | 0.5 | 0.5 | 0.5 |
| ノズル径（φmm） | 2.0 | 3.5 | 5.0 |
- ※ビームノズルは消耗品です。使用電流に応じてノズル径を交換してください。
- ※ユニットタイプはスリット溝がありません。
金属蒸気発生状況 ※1
- 狭窄TIG
- 従来TIG
熱流速分布 ※2
狭窄ノズルは単に溶接電流値を高くするだけでは得られない局所的な高エネルギー密度化を実現しており、極薄板溶接に対する理想的な熱源となっている。
参考文献：
- 小西 恭平(2018)、博士課程論文
- 小西 恭平、茂田 正哉、田中 学、村田 彰久、村田 唯介、Anthony B.Murphy、軽金属溶接学会、VoL55、No.6、2017、p.227-232。
狭窄ノズルと冷却ノズルの相乗効果
- アース接続不要！ 次々に接合が行える
- 熱歪みの抑止と溶融プール形状のコントロール
- エネルギー密度の向上で深い溶け込みが得られる
- 金属蒸気の回帰防止で電極が長寿命化
- 電極・母材間（アーク長）の安定化で再現性に優れた接合
- 防風・アーク遮光・酸素混入の防止
- 少量（3～5ℓ/min）のシールドガスで高品質なスポットを形成
〒532-0012 大阪市淀川区木川東4-6-11
サンプル加工をご希望の方は
ご連絡ください
- 無償にて行っております。
高品質な接合をご確認ください。 - ワークの材質、厚さ、幅についてお知らせください。
- お問い合わせはこちら
ショールームにて実演を行っております
